FD100-50-CM
Fejlesztési tanács
FlexPro
A termék állapota: Aktív
Műszaki adatok
Folyamatos áram (A) 50
Aktuális csúcsérték (A) 100
Egyenáramú tápfeszültség (VDC) 20 - 90
Hálózati kommunikáció CANopen
Funkcionális biztonság Biztonságos nyomaték kikapcsolás (STO)
Méret (mm) 133.4 x 127.0 x 17.6
Tömeg (g) 280.7

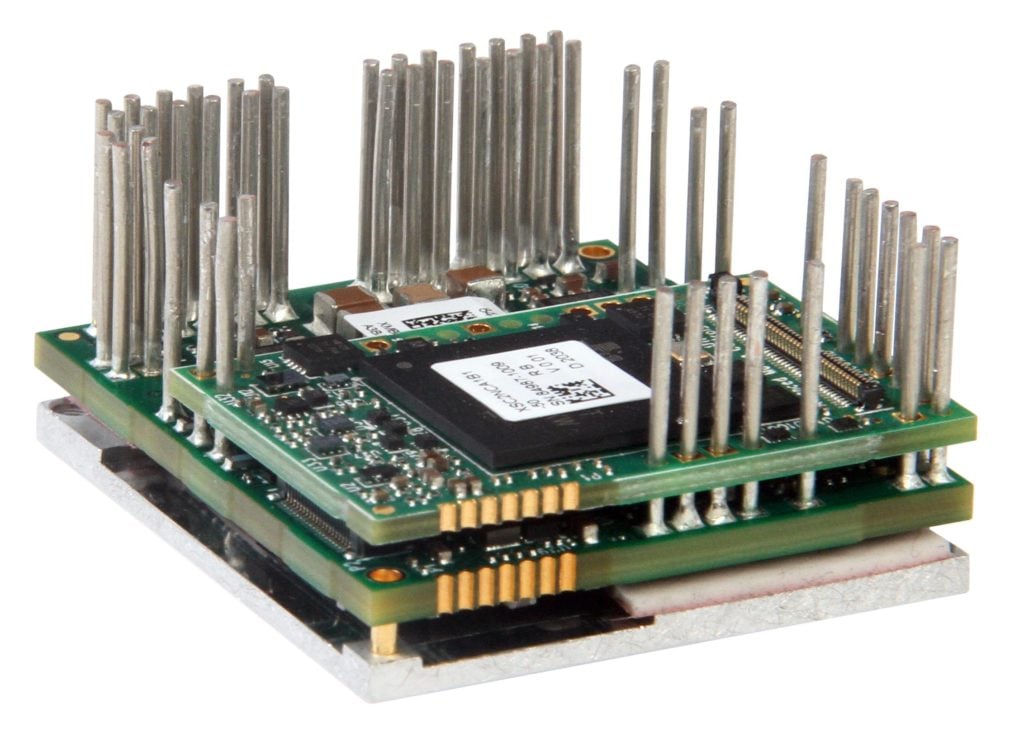

Az FD100-50-CM egy szervohajtás és egy fejlesztői lap szerelvény az IMPACT™ architektúrával rendelkező FE100-50-CM FlexPro® szervohajtáshoz. A vezérlő, a motor, a tápellátás és a visszacsatolás csatlakoztatása a lapon található szabványos csatlakozókon keresztül egyszerűsödik. Az FD100-50-CM ideális prototípusok készítéséhez, de gyártási és ipari környezetben is használható.
IRÁNYÍTÁS/PARANCS
- ±10 V Analóg
- Lépés és irány (5V)
- Kódoló Követés
- Indexelés
- Kocogás
- A hálózaton keresztül
- Szekvenálás
ELSŐDLEGES VISSZAJELZÉS
- BiSS C-mód
- EnDat® 2.2
- Tamagawa
- Csarnokok
- Inkrementális kódoló
- Tachométer (±10 VDC)
ÜZEMELTETÉSI MÓD
- Interpolált pozíció üzemmód (PVT)
- Profil módok
- Ciklikus szinkron üzemmódok
- Jelenlegi
- Pozíció
- Sebesség
MOTOR TÍPUS
- Háromfázisú (kefe nélküli)
- Egyfázisú (csiszolt)
- AC indukció
- Stepper
