Servo Sürücüler ve Servo Amplifikatörler, dünyadaki tüm amplifikatör türlerinin küçük bir kısmını oluşturur. Tüm amplifikatör türlerini keşfetmenin ve ardından servo amplifikatörlerin buna nasıl uyduğunu görmenin eğlenceli olacağını düşündük.
Amplifikatörler modern yaşamdaki her türlü cihazda bulunur. Eğer bu makaleyi bir cep telefonundan okuyorsanız, şu anda elinizde bir sürü küçük amplifikatör tutuyorsunuz demektir. Amplifikatörler elektronik alanında temel yapı taşlarıdır ve tıbbi görüntüleme ve havacılık sistemlerinden kablosuz iletişime ve tabii ki hareket kontrol sistemlerine kadar her şeyde kullanılırlar.
Elektronik amplifikatörler özünde bir elektrik sinyalinin gücünü artıran cihazlardır. Bazıları hassas, düşük seviyeli sinyalleri minimum gürültü ile işleme konusunda uzmanlaşırken, diğerleri hoparlörleri, vericileri ve diğer ağır yükleri çalıştırmak için yüksek güç sağlamaya odaklanır.
Bu makalede, elektronik amplifikatör dünyasına, mevcut farklı amplifikatör türlerine ve ne için kullanıldıklarına derinlemesine bir dalış yapacağız.
Elektronik Amplifikatör Nedir?
Bir elektronik amplifikatör, içine giren bir giriş sinyalinin büyüklüğünü artırmak için tasarlanmış bir devre veya bağımsız bir cihazdır. Bir sinyalin büyüklüğünü azaltmak için tasarlanmış olan zayıflatıcıların tam tersidir.
Amplifikatör dünyasında, genlikteki değişim "kazanç" ("A" harfi ile sembolize edilir) olarak adlandırılır. Kazanç genellikle desibel (dB) cinsinden ölçülür ve çıkışın girişe oranı olarak ifade edilir.
Amplifikasyon gerilim, akım veya güç sinyallerine uygulanabilir ve matematiksel olarak bu türlerin her biri için kazanç aşağıdaki gibi ifade edilir:
Gerilim Kazancı:
𝐴𝑣 = 𝑉out 𝑉in
Güncel Kazanç:
𝐴i = Iout Iin
Güç Kazancı:
𝐴p = Pout Pin
Kazanç oranları esasen doğrusal olmakla birlikte, doğrusal bir fonksiyon izleyen desibel cinsinden ifade edilirler. Bu, özellikle giriş sinyalinden birkaç kat daha büyük olabilen büyük kazançlarla uğraşırken sayıları yönetilebilir tutmaya yardımcı olur.
Kazancı dB cinsinden hesaplamak için aşağıdaki formüller kullanılır:
Gerilim veya akım kazancı (dB) = 20 log10 𝐴v
Güç kazancı (dB) = 10 log10 𝐴p
Gerilim veya akım yükselteçleri sadece gerilimi veya akımı yükseltirken, güç yükselteçlerinin her iki sinyali de yükselttiğini unutmayın ve güç kazancını artırmak için akım.
Bir amplifikatörün kazancı 1'den fazlaysa, sinyal yükseltilir (sinyal çıkışta giriştekinden daha güçlüdür). Kazanç bire eşitse, herhangi bir değişiklik olmaz. Elde edilen kazanç 1'den küçükse, sinyal zayıflar.
Amplifikatörler hem doğrusal hem de doğrusal olmayan çeşitlerde olabilir. Doğrusallık, çıkışın girişe göre orantılılığına bir referanstır. Birçok doğrusal amplifikatör, orijinal giriş sinyalinin şeklini mümkün olduğunca korumayı amaçlar.
Öte yandan doğrusal olmayan amplifikatörler, sinyale bir miktar bozulma veya aşırı hız ekleme eğilimindedir ve genellikle farklı şekilli bir sinyal dalga formu ile sonuçlanır.
Bir Elektronik Amplifikatör Nasıl Çalışır?
Bir elektronik amplifikatör, harici bir kaynaktan gelen gücü modüle ederek bir giriş sinyalinin genliğini artırır. Bunu, giriş sinyaline bağlı olarak akım akışını kontrol eden aktif bileşenler (transistörler veya vakum tüpleri ile) aracılığıyla gerçekleştirerek orantılı ancak daha güçlü bir çıkış üretir.
Amplifikatörler iki temel devreden oluşur: sinyali alan ve işleyen giriş aşaması ve bir yükü sürmek için güç kaynağından enerji çeken çıkış aşaması.
Temel Elektronik Amplifikatör Özellikleri Nelerdir?
Amplifikatörler, performanslarını tanımlayan birkaç temel özellik ile karakterize edilir.
- Kazanmak çıkışın girişe (voltaj, akım veya güç) oranıdır ve genellikle desibel (dB) cinsinden ifade edilir. Bant genişliği, bir amplifikatörün önemli bir zayıflama olmadan işleyebileceği frekans aralığını belirler.
- Doğrusallık Çıkışın girişi ne kadar sadık bir şekilde takip ettiğini ölçer; zayıf doğrusallık, harmonik veya intermodülasyon distorsiyonu gibi distorsiyona neden olur. Negatif geri besleme genellikle doğrusallığı iyileştirmek ve bozulmayı 5%'den 0,001%'ye kadar düşürmek için kullanılır.
- Verimlilik güç amplifikatörlerinde çok önemlidir, ne kadar giriş gücünün ısı olarak boşa harcanmak yerine yararlı çıkışa dönüştürüldüğünü temsil eder.
- Empedans eşleştirme (giriş ve çıkış empedansı) sinyal aktarımını ve yüklemeyi etkiler.
- Çevirme hızı çıkışın ne kadar hızlı değişebileceğini sınırlayarak yüksek hızlı sinyalleri etkiler.
- İstikrar istenmeyen salınımları önler ve dinamik aralık, bir amplifikatörün sinyal bütünlüğünü koruyarak işleyebileceği en küçük ve en büyük sinyalleri tanımlar.
Farklı Elektronik Amplifikatör Türleri ve Kategorileri Nelerdir?
Elektronik amplifikatörler, her biri belirli işlevler ve performans gereksinimleri için uyarlanmış birçok formda gelir. Bunlar, aşağıdaki gibi birkaç temel ölçüt temelinde kategorize edilebilir:
- Giriş/çıkış parametrelerine göre sınıflandırılmıştır: Amplifikatörler, elektrik sinyallerini nasıl manipüle ettiklerine bağlı olarak voltaj, akım, transdirenç veya transiletkenlik amplifikatörleri olarak sınıflandırılır.
- İletim açısı, doğrusallık ve verimliliğe göre sınıflandırılır: Güç amplifikatörleri A, B, AB ve D sınıflarına ayrılır. Bu sınıflandırmalar, çıkış cihazının iletim yaptığı giriş döngüsünün bölümünü ve amplifikatörün giriş DC gücünü çıkış AC gücüne ne kadar verimli bir şekilde dönüştürdüğünü belirler.
- Frekans aralığına göre sınıflandırılmıştır: Bu kategori, her biri farklı sinyal türleri için optimize edilmiş ses, RF, ultrasonik veya geniş bant amplifikatörleri olarak ayrılır.
- İşleve göre sınıflandırılmıştır: Bu sınıf onları ön yükselteçler, güç yükselteçleri, tamponlar veya işlemsel yükselteçler olarak ayırır.
- Son olarak, aşağıdakilere göre sınıflandırma teknoloji̇k uygulama Vakum tüplü, transistör tabanlı ve IC amplifikatörleri arasında ayrım yapar.
Çıkışa Dayalı Elektronik Amplifikatör Sınıflandırması
Daha önce de belirtildiği gibi, elektronik amplifikatörler çıkışlarına göre voltaj, akım, transdirenç veya transiletkenlik çıkışlarına sahip olmak üzere üç tipe ayrılabilir.
Gerilim Amplifikatörü
Bir voltaj yükselticisi, giriş sinyaline göre çıkış voltajı genliğini artırır. Bu amplifikatörler genellikle ses sistemlerinde, enstrümantasyonda ve küçük sinyal devrelerinde kullanılır. Düşük akım kazancı ile yüksek voltaj kazancı için tasarlanmıştır, bu da onları radyo alıcıları gibi uygulamalarda ön yükselticiler veya ön uç aşamaları için ideal hale getirir.
Tipik olarak voltaj amplifikatörleri yüksek giriş empedansına ve düşük çıkış empedansına sahiptir, bu da önceki aşamalardaki yükleme etkisini en aza indirir ve önceki bileşenlerin bütünlüğünden ödün vermeden verimli sinyal aktarımı sağlar.
Sinyal koşullandırma için mükemmel olsa da, voltaj yükselteçleri yüksek güçlü yükleri sürmek için uygun değildir, çünkü odak noktaları büyük miktarlarda akım sağlamak yerine voltajı yükseltmektir.
Akım Amplifikatörü
Bir akım yükselticisi, giriş sinyaline göre çıkış akımı genliğini artırır. Gerilim yükselticilerinden daha az yaygın olan akım yükselticileri öncelikle empedans dönüşümü için veya motorlar veya aktüatörler gibi daha yüksek akım gerektiren yükleri sürmek için kullanılır. Özellikle küçük bir akımın çalıştırma veya işleme için uygun bir seviyeye yükseltilmesi gereken sensör arayüzlerinde kullanışlıdırlar.
Akım yükselteçleri düşük giriş empedansı ve yüksek çıkış empedansı ile karakterize edilir, bu da yüke daha yüksek akım verirken kaynaktan minimum akım çekmelerini sağlar.
Akım tahrikli uygulamalar için mükemmel olsalar da, tasarımları gerilim kazancı yerine akıma odaklandığından yüksek gerilim uygulamaları için uygun olmayabilirler.
Transdirenç Amplifikatörü
Bir transrezistans amplifikatörü giriş akımını çıkış voltajına dönüştürür. Genellikle akım-voltaj dönüştürücü olarak adlandırılan bu amplifikatörler, fotodiyot devreleri veya sensör arayüzleri gibi akımın voltaj sinyaline çevrilmesi gereken uygulamalarda gereklidir.
Transdirenç amplifikatörleri, sinyalin genellikle fiziksel bir parametreyle (ışık yoğunluğu veya sıcaklık gibi) orantılı bir akım olduğu enstrümantasyon ve sensör sistemlerinde özellikle kullanışlıdır.
Düşük giriş empedansı ve yüksek çıkış empedansı ile karakterize edilirler, bu da küçük akımları önemli sinyal bozulması olmadan ölçülebilir voltajlara etkili bir şekilde dönüştürmelerini sağlar.
Akımdan gerilime dönüşüm için etkili olsa da, transdirenç amplifikatörleri akım veya gerilimin önemli ölçüde artırılması gereken yüksek güçlü uygulamalar için uygun olmayabilir.
Transkondüktans Amplifikatör
Bir transkondüktans amplifikatörü giriş voltajını çıkış akımına dönüştürür. Bu amplifikatörler, ses veya RF devrelerinde olduğu gibi, bir yükü giriş voltaj sinyaliyle orantılı bir akımla sürmenin gerekli olduğu yerlerde kullanılır.
Kontrol sistemlerinde yaygın olarak kullanılan transkondüktans amplifikatörler, motor kontrolörlerindeki veya ses amplifikatörlerindeki kontrol elemanlarını sürmek için kullanılabilir. Mükemmel doğrusallık sağlarlar ve akım çıkışının hassas kontrolünü gerektiren uygulamalar için idealdirler.
Transkondüktans amplifikatörleri yüksek giriş empedansına ve düşük çıkış empedansına sahiptir, bu da onları voltaj kaynakları ile arayüz oluşturmak ve düşük empedanslı yükleri sürmek için ideal hale getirir.
Gerilimden akıma dönüşüm için uygun olsa da, transiletken amplifikatörler, güç amplifikatörlerine kıyasla güç dağıtımındaki sınırlamaları nedeniyle yüksek güçlü uygulamalar için en iyi seçim olmayabilir.
İletim Açısı/Doğrusallığa Dayalı Elektronik Amplifikatör Sınıflandırması
Bir güç amplifikatörü, voltajı ve akımının çarpımı olan bir sinyalin gücünü artırır.
Bu amplifikatörler, hoparlörler veya vericiler gibi belirli yükleri sürmek için tasarlanmıştır, bu da onları ses ve RF sistemlerinde gerekli kılar.
İletim açılarına (giriş döngüsünün çıkış cihazının iletim yaptığı kısmı) ve verimliliklerine (çıkış AC gücünün giriş DC gücüne oranı) göre farklı sınıflarda gruplandırılabilirler.
A Sınıfı Operasyon
A sınıfı amplifikatörler, çıkış cihazının tüm giriş sinyali döngüsü boyunca iletimde olduğu tam çevrim iletimle çalışır. Bununla birlikte, A Sınıfı amplifikatörlerin verimliliği genellikle düşüktür, tipik olarak 30%'nin altındadır, çünkü çıkış cihazı, amplifikasyon gerekmediğinde bile giriş sinyali döngüsü boyunca aktif kalır.
Temel özellikler şunlardır:
- İletim açısı: Çıkış cihazı neredeyse tüm giriş sinyali döngüsü boyunca (360°'ye yakın) iletim yapar, bu da yüksek doğrusallığına ancak düşük verimliliğine katkıda bulunur.
- Yüksek doğrusallık: Amplifikatör, minimum bozulma ile mükemmel doğruluğu korur, bu da onu yüksek kaliteli ses uygulamaları için ideal hale getirir.
- Düşük distorsiyon: Amplifikatör tüm döngü boyunca iletim yaptığından, distorsiyon minimumda tutulur ve temiz bir çıkış sinyali sağlanır.
- Önyargı noktası: Maksimum bozulmamış salınım sağlamak için yük hattının orta noktasına yakın ayarlayın.
- Varyantlar: Transformatör bağlantılı ve push-pull A Sınıfı tasarımlar güç kullanımını iyileştirmeyi ve güç dağılımını azaltmayı amaçlar, ancak yine de verimlilik sınırlamaları ile mücadele ederler.
A sınıfı amplifikatörler, verimsiz olmalarına rağmen genellikle üst düzey ses ve sinyal kalitesinin çok önemli olduğu diğer uygulamalarda tercih edilir.
B Sınıfı Çalışma
B sınıfı amplifikatörler, her transistörün giriş sinyali çevriminin yarısı boyunca iletim yaptığı yarım çevrim iletimle çalışır. Push-pull konfigürasyonu: Transistör çiftleri, tam dalga biçimini yeniden oluşturmak ve bozulmayı en aza indirmek için push-pull düzeninde kullanılır.
- İletim açısı: Çıkış cihazı giriş sinyali döngüsünün 180°'si boyunca iletim yapar, yani her transistör dalga formunun yalnızca yarısını yükseltir.
- Daha yüksek verimlilik: B Sınıfı amplifikatörler A Sınıfına göre çok daha verimlidir, çünkü sıfır giriş fazı sırasında akım akışı çok azdır veya hiç yoktur, bu da boşa harcanan gücü azaltır.
- Çaprazlama distorsiyonu: İletimin bir transistörden diğerine geçerek bozulmaya yol açtığı sıfır geçişinde yaygın bir sorun.
- Bias noktası: Tipik olarak, öngerilim noktası kesime yakın ayarlanır ve transistörün tüm döngü boyunca iletken olmamasını sağlayarak verimliliği artırır ancak geçiş bozulmasına katkıda bulunur.
- Varyantlar: Tamamlayıcı push-pull Class B gibi bazı tasarımlarda bozulmayı daha da azaltmak için hem NPN hem de PNP transistörler kullanılır.
B Sınıfı amplifikatörler, A Sınıfı amplifikatörlere göre güç açısından daha verimli bir alternatiftir, ancak crossover distorsiyonu ideal uygulamalarını sınırlar.
AB Sınıfı Çalışma
AB Sınıfı amplifikatörler, A Sınıfı ve B Sınıfı arasında bir uzlaşmayı temsil eder ve gelişmiş performans için her ikisinin de en iyi özelliklerini birleştirir. Ses uygulamalarında popülerdir: Verimlilik, doğruluk ve yönetilebilir ısı dağılımı arasındaki iyi denge nedeniyle AB Sınıfı amplifikatörler, özellikle yüksek kaliteli ses sistemlerinde ses amplifikasyonunda yaygın olarak kullanılmaktadır.
- İletim açısı: Çıkış cihazları giriş sinyali döngüsünün 180° ila 360°'si arasında iletim yapar, yani her transistör sinyalin bir kısmı üzerinde iletim yapmak ve B Sınıfının ciddi çaprazlama bozulmasını önlemek için hafifçe önyargılıdır.
- Orta düzeyde verimlilik: AB sınıfı amplifikatörler, A sınıfından daha iyi verimlilik sunar, tipik olarak 50% ila 70% arasında değişir ve yine de nispeten düşük distorsiyonu korur.
- Azaltılmış distorsiyon: Öngerilimleme, çapraz geçiş distorsiyonunu azaltarak cihazlar arasında daha yumuşak bir geçiş ve B Sınıfına kıyasla daha iyi genel sadakat sağlar.
- Önyargı noktası: Cihazlar, hem yüksek verimlilik hem de düşük distorsiyon sağlamak için kesimin biraz üzerinde önyargılıdır.
- Varyantlar: Varyantlar, özel uygulama ihtiyaçlarına bağlı olarak daha düşük distorsiyon veya daha iyi verimlilik için optimize edilmiş tasarımları içerir.
AB sınıfı amplifikatörler, güç verimliliği ve ses kalitesi arasındaki dengenin önemli olduğu uygulamalarda popüler bir seçimdir.
C Sınıfı Çalışma
C sınıfı amplifikatörler, öncelikle yüksek frekanslı sinyaller gerektiren uygulamalarda kullanılan yüksek verimli çalışma için tasarlanmıştır. Uygulamalar: Genellikle radyo frekansı (RF) vericilerinde ve rezonans devrelerinde kullanılır, burada sinyal kullanılabilir bir dalga formunu kurtarmak için filtrelenebilir.
- İletim açısı: Çıkış cihazı, giriş sinyali döngüsünün 180°'sinden daha azını iletir, bu da C Sınıfı amplifikatörleri yüksek verimli hale getirir ve verimlilikleri genellikle 80-90%'yi aşar.
- Yüksek verimlilik: Sınırlı iletim nedeniyle, C Sınıfı amplifikatörler A ve B Sınıfı tasarımlardan daha verimlidir, bu da onları güce duyarlı uygulamalar için ideal hale getirir.
- Şiddetli bozulma: Sinyal, kapalı olduğu süre boyunca büyük ölçüde bozulur ve bu da C Sınıfı amplifikatörleri ses uygulamaları için uygunsuz hale getirir.
- Önyargı noktası: Cihazlar, verimliliği en üst düzeye çıkaran ancak bozulmaya katkıda bulunan giriş döngüsünün yalnızca belirli bir bölümünde iletken olacak şekilde önyargılıdır.
- Varyantlar: Varyantlar, belirli RF frekansları veya bant genişlikleri için optimize edilmiş ayarlanabilir tasarımları içerir.
C sınıfı amplifikatörler, özellikle sinyal doğruluğunun daha az kritik olduğu ve verimliliğin çok önemli olduğu yüksek frekanslı uygulamalar için en uygun olanıdır.
D Sınıfı Çalışma
D sınıfı amplifikatörler, yüksek verimlilik elde etmek için anahtarlama teknikleri kullanarak çalışır ve bu da onları modern güce duyarlı uygulamalar için ideal hale getirir. Uygulamalar: Tüketici elektroniği, ses amplifikatörleri, taşınabilir cihazlar ve güç verimliliğinin ve kompakt tasarımın gerekli olduğu her türlü uygulamada yaygın olarak kullanılır.
- İletim açısı: Çıkış transistörleri açık/kapalı durumda çalışır, yani tüm giriş döngüsü boyunca iletim yapmazlar, bu da güç kaybını önemli ölçüde azaltır.
- Yüksek verimlilik: D sınıfı amplifikatörler 90%'nin üzerinde verimliliğe ulaşarak ısı dağılımını büyük ölçüde azaltır ve doğrusal amplifikatörlere kıyasla daha fazla güç tasarrufu sağlar.
- Şiddetli bozulma: Yüksek verimli olmalarına rağmen anahtarlamalı amplifikatörler, çıkış filtreleri kullanılarak azaltılan yüksek frekanslı gürültü ve bozulmaya neden olabilir.
- Öngerilim noktası: Transistörler doğrusal bir bölgede çalışmak yerine tamamen açılıp kapanarak anahtarlama modunda çalıştığından geleneksel bir öngerilim noktası kullanılmaz.
- Varyantlar: Her ikisi de çıkış sinyalini yumuşatmak için ek filtreleme gerektiren PWM (Darbe Genişliği Modülasyonu) ve diğer anahtarlama tekniklerini içerir.
D sınıfı amplifikatörler, boyut, verimlilik ve düşük ısı dağılımının öncelikli olduğu modern ses amplifikasyonu ve elektronik cihazlarda popülerdir.
Frekans Aralığına Dayalı Elektronik Amplifikatör Sınıflandırması
Elektronik amplifikatörler çalışma frekanslarına göre de kategorize edilebilir. Bu tür cihazlar ses, radyo frekansı, ultrasonik, mikrodalga ve geniş bant tasarımlarını içerir. Her tip kendi sinyal tipleri için optimize edilmiştir.
Ses Frekans Yükselteçleri
Ev eğlence sistemlerinde, müzik aletlerinde ve genel seslendirme sistemlerinde bulunanlar gibi ses frekansı yükselticileri, giriş olarak bir ses sinyali kullanır ve ardından ses seviyesini artırmak için genliği yükseltir.
- 20 Hz - 20 kHz aralığında çalışır, bazen yüksek kaliteli sistemlerde 100 kHz'in ötesine uzanır.
- Hoparlörleri veya kulaklıkları çalıştırmak için düşük distorsiyon ve yeterli güç çıkışı için tasarlanmıştır.
Radyo Frekansı (RF) Yükselteçleri
Radyo frekansı amplifikatörleri, güvenilir iletim ve alım için sinyalleri yükselttikleri kablosuz iletişim, radar ve yayıncılıkta yaygın olarak bulunur.
Düşük gürültülü yükselteçler (LNA'lar) gibi bazı tasarımlar alıcılardaki zayıf sinyalleri güçlendirirken, güç yükselteçleri (PA'lar) iletişim sistemlerindeki iletim sinyallerini güçlendirir.
- Uygulama ihtiyaçlarına bağlı olarak kHz ila GHz aralığında çalışır.
- Sinyal kaybını ve bozulmayı önlemek için empedans uyumu, gürültü minimizasyonu ve doğrusallık için tasarlanmıştır.
Ultrasonik Yükselteçler
Ultrasonik amplifikatörler tıbbi görüntüleme, endüstriyel temizlik ve tahribatsız testlerde kullanılır ve burada insan işitme aralığının ötesindeki sinyalleri yükseltirler. Bu amplifikatörler, yüksek frekanslı dalga formlarını hassas bir şekilde işlemelidir.
Özel dönüştürücüler, güçlendirilmiş elektrik sinyallerini pratik kullanım için ultrasonik dalgalara dönüştürür.
- 20 kHz'in üzerinde çalışır, tıbbi ve endüstriyel uygulamalarda genellikle birkaç MHz'e ulaşır.
- Yüksek frekanslı sinyal kararlılığı ve ultrasonik dönüştürücülere verimli güç aktarımı için tasarlanmıştır.
Mikrodalga Yükselteçler
Mikrodalga amplifikatörler radar, uydu iletişimi ve yüksek frekanslı veri iletiminde çok önemlidir. Bu amplifikatörler, standart RF amplifikatörlerinden çok daha yüksek frekanslarda çalışır ve genellikle verimlilik ve güvenilirlik sağlamak için özel bileşenler ve malzemeler gerektirir.
- GHz aralığında çalışarak yüksek frekanslı iletişim ve radar sistemlerini destekler.
- Dalga kılavuzları ve gelişmiş yarı iletken malzemeler kullanılarak minimum sinyal kaybı ve faz bozulması için tasarlanmıştır.
Geniş Bant Amplifikatörler
Geniş bant amplifikatörler, sinyalleri geniş bir frekans aralığında yükseltmek için tasarlanmıştır, bu da onları test ekipmanı, geniş bant iletişim sistemleri ve sinyal işleme için gerekli kılar. Bu da onları osiloskoplar, spektrum analizörleri ve ultra geniş bant iletişim gibi uygulamalar için ideal hale getirir.
- Sıfıra yakın Hz'den MHz'e ve hatta gelişmiş tasarımlarda GHz'e kadar geniş bir frekans aralığında çalışın.
- Minimum sinyal bozulması ve geniş bant genişliklerinde düz kazanç tepkisi için tasarlanmıştır.
İşlevselliğe Dayalı Elektronik Amplifikatör Sınıflandırması
Amplifikatörler birincil işlevlerine veya sinyalleri manipüle etmede oynadıkları role göre sınıflandırılabilir. Bu sınıflandırmalar şunları içerir:
- Preamplifikatörler: Zayıf giriş sinyallerini, sinyal özelliklerini önemli ölçüde değiştirmeden daha ileri işlemler için uygun bir seviyeye yükseltir.
- Güç Amplifikatörleri: Hoparlör veya anten gibi bir yükü sürmek için yüksek güç sağlar.
- Sürücü Amplifikatörleri: Bir amplifikatör sisteminin son aşamasını çalıştırmak için daha yüksek akım veya voltaj sağlar.
- Tampon Amplifikatörler: Sinyal bozulması olmadan yüksek akım sürme yeteneği sunarken voltaj genliğini korur.
- İşlemsel Yükselteçler (Op-Amp): Filtrelerden karşılaştırıcılara kadar bir dizi uygulamada kullanılan çok yönlü bileşenler.
- Zayıf Sinyal veya Düşük Gürültülü Amplifikatörler (LNA'lar): RF alıcıları veya enstrümantasyon için gerekli olan minimum gürültü ilavesi ile yüksek kazanç için tasarlanmıştır.
Teknolojiye Dayalı Elektronik Amplifikatör Sınıflandırması
Amplifikatörler ayrıca yapımlarında kullanılan teknolojiye göre de kategorize edilebilir. Temel tipler vakum tüplü, transistör tabanlı ve entegre devre (IC) amplifikatörleridir ve her biri tasarımlarına, verimliliklerine ve uygulamalarına göre farklı avantajlar ve dezavantajlar sunar.

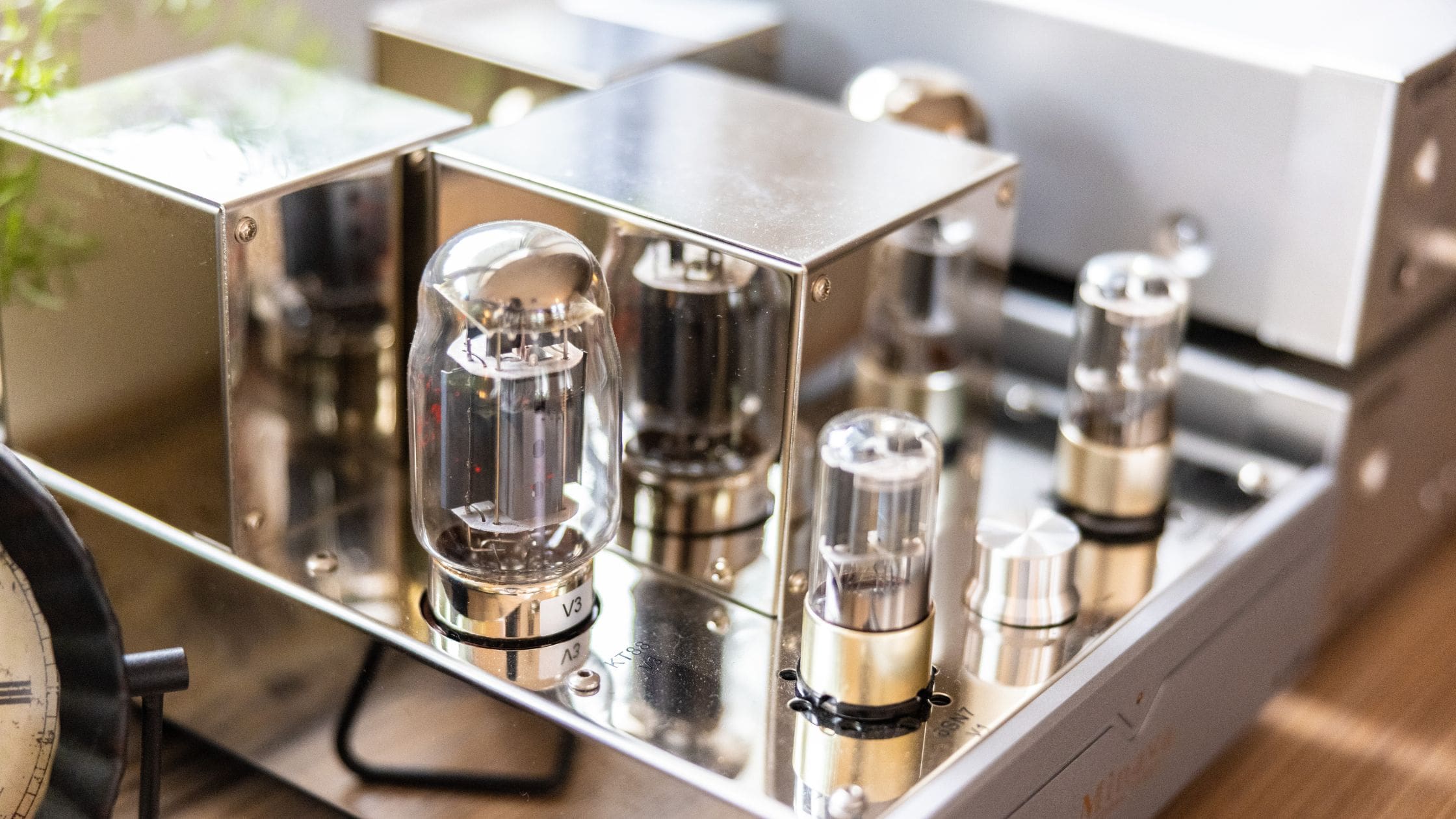

Vakum Tüplü Amplifikatörler
Tüplü amfiler olarak da bilinen vakum tüplü amplifikatörler, vakumda elektron akışını kontrol etmek için ısıtılmış katotlardan termiyonik emisyon kullanır. Genellikle sıcak ses özellikleri nedeniyle ödüllendirilirler, bu da onları üst düzey ses sistemlerinde ve bazı gitar amplifikatörlerinde popüler hale getirir.
- Avantajlar: Yüksek güç çıkışı, ton sıcaklığı için odyofiller tarafından tercih edilir.
- Dezavantajlar: Hantal, verimsiz ve zaman içinde bozulmaya meyilli.
Transistör Tabanlı Yükselteçler
Transistörlü amplifikatörler, elektrik sinyallerini yükseltmek için bipolar junction transistörler (BJT'ler) veya alan etkili transistörler (FET'ler) gibi yarı iletken bileşenler kullanır. Vakum tüplü amplifikatörlere göre daha kompakt, dayanıklı ve verimli olmaları, tüketici elektroniği ve ses ekipmanlarında yaygın olarak kullanılmalarına yol açmıştır.
- Avantajlar: Daha küçük, daha enerji tasarruflu, daha uzun ömürlü.
- Dezavantajları: Tüplü amplifikatörlerin benzersiz tonal özelliklerinden yoksun olabilir.
Entegre Devre (IC) Amplifikatörleri
IC amplifikatörleri, tek bir çip üzerinde birden fazla transistör içeren entegre devreler kullanılarak üretilir ve kompaktlık ve güvenilirlik sunar. Bunlar, küçük boyutları ve maliyet etkinlikleri nedeniyle tüketici elektroniği, otomotiv sistemleri ve taşınabilir cihazlarda yaygın olarak kullanılmaktadır.
- Avantajlar: Son derece entegre, düşük maliyetli, güç tasarruflu.
- Dezavantajlar: Tüp veya transistör tabanlı tasarımlara kıyasla güç kullanımı veya ses doğruluğunda sınırlamalara sahip olabilir.
Elektronik Amplifikatörlerin Avantajları Nelerdir?
Elektronik amplifikatörler, hoparlörler veya antenler gibi daha büyük yükleri çalıştırmak için küçük sinyalleri yükseltme avantajı sağlayarak yüksek güçlü cihazların çalışmasına olanak tanır.
Sinyal bütünlüğünü sağlayarak telefon, yayıncılık ve veri bağlantılarında uzun mesafeli iletişimi geliştirirler. Entegre amplifikatörler kompakt, uygun maliyetli ve güvenilirdir, alan ve maliyet tasarrufu sağlar. Ayrıca, modüler tasarımları kolay ölçeklenebilirlik sağlayarak çeşitli uygulamalarda değişen güç veya frekans gereksinimlerine uyarlanabilir.
Elektronik Amplifikatörlerin Dezavantajları Nelerdir?
Elektronik amplifikatörler, özellikle de yüksek güçlü olanlar, önemli ölçüde ısı üretebilir ve hasarı önlemek için etkili ısı alıcıları veya soğutma sistemleri gerektirir. Bileşenlerdeki ideal olmayan durumlar gürültü ve bozulmaya neden olabilir ve bu sorunları en aza indirmek için dikkatli bir tasarım gerektirir.
Öngerilimleme zamanla ve sıcaklık değişimleriyle kayabilir, potansiyel olarak çıkışta ofsetler veya bozulmalar meydana getirebilir. Çok yüksek güçlü aşamalar, soğutma veya öngerilim kontrolünün yetersiz olması durumunda cihaz arızası riskiyle karşı karşıya kalır ve bu da tasarımda hassas termal yönetim ve kararlılık ihtiyacını vurgular.
Hareket Kontrolünde Amplifikatörler Nasıl Kullanılır?
Ve son olarak, bu makalenin en can alıcı noktasına geliyoruz. Odaklanmış bir şirket olmak hareket kontrolüendüstriyel otomasyonun kilit bileşenlerinden biri olan servo sürücüye bir selam vermemiz yerinde olacaktır!
Servo Sürücüler ve Servo Amplifikatörler
A servo sürücü servo motorlara sağlanan voltaj ve akımı düzenlemek için hareket kontrol sistemlerinde kullanılan özel bir güç amplifikatörüdür. Konum, hız ve tork gibi parametreler üzerinde hassas kontrol ile motorun verimli bir şekilde çalışmasını sağlamak için gereklidirler.
Tipik güç amplifikatörlerinden farklı olarak servo amplifikatörler, hızlı ayarlamaların gerekli olduğu dinamik sistemlerde yüksek performans için tasarlanmıştır. Tipik olarak güç kaybını en aza indirerek ve ısı üretimini azaltarak yüksek enerji verimliliği sağlayan D Sınıfı veya anahtarlama modu topolojileri üzerine inşa edilirler.
Temel Özellikler:
- Kapalı döngü Kontrol: Servo amplifikatörler, enkoderlerden veya çözücülerden gelen geri bildirimi analiz ederek motorun çıkışını gerçek zamanlı olarak sürekli ayarlar, hassas hareket sağlar ve hatayı en aza indirir.
- Düşük Bozulma: Bu amplifikatörler, sinyal bozulmasını en aza indirerek motorun sorunsuz ve doğru çalışmasını sağlamak üzere tasarlanmıştır.
- Yüksek Verimlilik: Enerji tasarruflu topolojiler üzerine inşa edilen servo amplifikatörler, güç kaybını ve ısı üretimini azaltarak sistemin genel enerji performansını iyileştirir.
- Hızlı Ayarlama: Servo amplifikatör, kontrol sinyalindeki değişikliklere hızlı bir şekilde yanıt vererek motorun dinamik olarak değişen ortamlarda bile etkili bir şekilde çalışmasını sağlar.
Servo Sürücülerin Temel Parametreleri
Servo sürücüler, çeşitli motor performans parametreleri üzerinde kapsamlı kontrol sunar ve kullanıcının ihtiyaçlarına göre son derece özelleştirilebilirler. Servo sürücü donanımı üzerindeki bir GUI aracılığıyla ya da bir bilgisayar arayüzü üzerinden programlanabilirler. Ayarlanabilen en kritik parametreler şunlardır:
- Hız: Motorun dönüş hızını (RPM veya rad/s olarak ölçülür) kontrol eder, Maksimum Çalışma Hızı ve Hız Tepki Süresi gibi parametreler uygulamaya uyacak şekilde ayarlanarak sorunsuz ve duyarlı hareket sağlar.
- Tork: Yük taşıma ve sistem verimliliği için optimize edilmiş Maksimum Tork ve Sürekli Tork gibi parametrelerle motorun dönme kuvvetini (Nm veya oz-in cinsinden ölçülür) ayarlar.
- Pozisyon: Hedef Konum ve Konum Doğruluğu gibi parametrelerle motor yerleşimi üzerinde hassas kontrol sağlayarak motorun istenen konuma doğru bir şekilde ulaşmasını sağlar.
- Hızlanma/Yavaşlama: Motorun ne kadar hızlı hızlanacağını ve yavaşlayacağını tanımlar. Maksimum Hızlanma Oranı ve Hızlanma Profili Şekli gibi parametreler yumuşak ve kontrollü hareket geçişlerini kontrol eder.
- Kontrol Kazançları: Oransal Kazanç (Kp), İntegral Kazanç (Ki) ve Türevsel Kazanç (Kd) gibi PID kontrol ayarları, sistemin tepkisini ve kararlılığını ince ayarlamaya yardımcı olarak sorunsuz ve güvenilir çalışma sağlar.
- Geri bildirim: Sensörlerden (enkoderler veya çözümleyiciler gibi) gelen sürekli veriler, servo sürücünün optimum hassasiyet için motor performansını ayarlamasına olanak tanıyan gerçek zamanlı geri bildirim sağlar.
- Limit Ayarları: Maksimum Tork Limiti ve Maksimum Hız Limiti gibi güvenlik parametreleri, sistemi güvenli çalışma sınırlarını aşmaktan koruyarak bileşenlerin hasar görmesini önler.
Sonuç
Bu makalede de gösterdiğimiz gibi, amplifikatörler modern elektroniğin isimsiz kahramanlarıdır. İster fabrika robotlarını senkronize ediyor olsunlar, ister Wi-Fi sinyalinizin kaydırmanın ortasında düşmemesini sağlıyor olsunlar, ister canlı bir konserde o müthiş gitar solosunu sunuyor olsunlar, bu elektronik yük beygirleri her yerdedir.
Yarı iletken sihirbazlığındaki gelişmeler, dijital kontrol ve bazı ciddi mühendislik bilgileri sayesinde amplifikatörler daha küçük, daha akıllı ve çok daha verimli hale geldi. Günümüzün amplifikatörleri yalın, ortalama, sinyal artırıcı makineler olduğundan, hantal, güce aç tasarımların olduğu günler geride kaldı.
Hareket kontrolünün hassasiyetinden yüksek kaliteli sesin derinliklerine kadar, amplifikatörler gelişmeye devam edecek ve sabah çalma listenizden bir sonraki büyük havacılık buluşuna kadar her şeyin yüksek sesle ve net bir şekilde duyulmasını sağlayacaktır.
