FE100-50-IPM
PCB Montajı
FlexPro
Ürün Durumu:
Ayrılmış
Teknik Özellikler
Sürekli Akım (A)
50
Akım Tepe Noktası (A)
100
DC Besleme Gerilimi (VDC)
20 - 90
Ağ İletişimi
Ethernet/IP
Fonksiyonel Güvenlik
Güvenli Tork Kapatma (STO)
Boyut (mm)
43,2 x 38,1 x 17,0
Ağırlık (g)
45.4

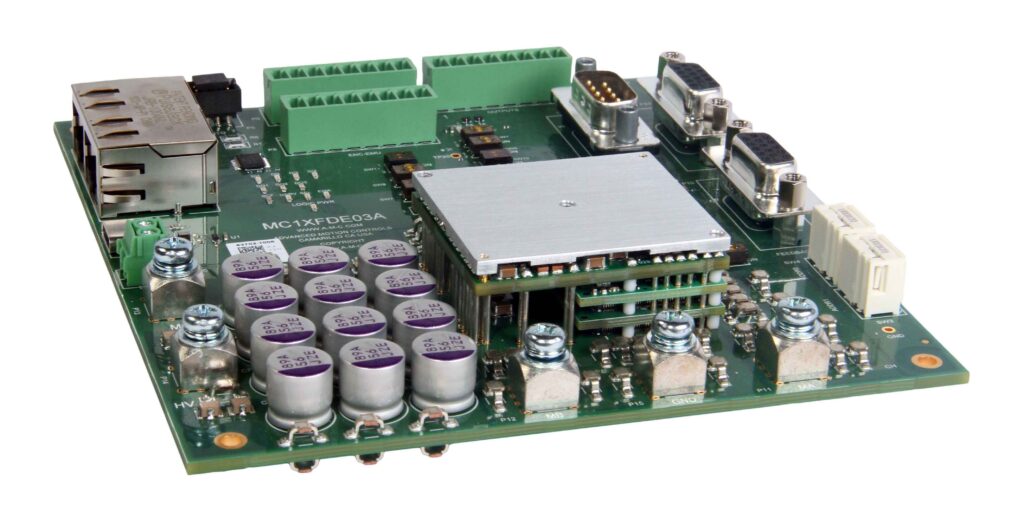

IMPACT™ mimarisine sahip FE100-50-IPM FlexPro® pcb montajlı servo sürücü, tüm servo döngüleri için tam ayar kontrolü sunar ve dağıtılmış veya merkezi servo sistemleri için tasarlanmıştır. Bu servo sürücü Ethernet/IP iletişimini kullanır ve bir USB arayüzü üzerinden devreye alınır.
KONTROL/KOMUTA
- ±10 V Analog
- Adım ve Yön (5V)
- Encoder Takip
- İndeksleme
- Jogging
- Ağ Üzerinden
- Sequencing
BIRINCIL GERI BILDIRIM
- BiSS C-Mode
- EnDat® 2.2
- Halls
- Incremental Encoder
- Tachometer (±10 VDC)
ÇALIŞMA MODU
- Profil Modları
- Akım
- Pozisyon
- Hız
MOTOR TİPİ
- Üç Fazlı (Fırçasız)
- Tek Fazlı (Fırçalı)
- Step
