Wir freuen uns, das bekannt zu geben ADVANCED Motion Controls wurde als Finalist für die Golden Mousetrap Awards 2019 für unseren PFC2400W375 ausgewählt!

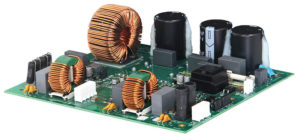

Das PFC2400W375, unser Netzteil mit Leistungsfaktorkorrektur, ist einer der fünf Finalisten im Abschnitt „Analog/Power Management/Control“ der Kategorie „Electronics & Test“. Sie können Lesen Sie hier mehr über das Produkt oder Einzelheiten und Downloads finden Sie hier. Wir danken dem gesamten AMC-Team für die Entwicklung und Herstellung dieses Produkts.
Seit Jahren werden mit den Golden Mousetrap Awards Innovationsführer im amerikanischen Produktdesign und in der Herstellung ausgezeichnet. Wir fühlen uns geehrt, wieder ein Teil dieser Veranstaltung zu sein. Die Preisverleihung für 2019 findet am 5. Februar im Anaheim Convention Center im Rahmen der Automatisierungsmesse ATX West statt.
Warum wir dieses Produkt eingegeben haben
Wir haben den PFC2400W375 bei den Golden Mouse Trap Awards eingereicht, weil er den Bedarf von OEM-Maschinenbauern an sauberer, zuverlässiger Stromversorgung in ihren Servomaschinen erfüllt. Als Hersteller von Servoantrieben stellten wir fest, dass viele unserer Kunden Schwierigkeiten hatten, eine Lösung für dieses scheinbar einfache Problem zu finden.
Sie denken vielleicht: „Okay, das PFC2400W375 ist ein geregeltes Schaltnetzteil. Ich kann jetzt online gehen und eine Liste mit 100 Vorräten erhalten. Warum ist das hier etwas Besonderes?“ Hier ist das Problem, oder besser gesagt die Liste der Probleme, mit denen OEMs konfrontiert sind, die alle vom PFC2400W375 gelöst werden.
Schwingungen – GELÖST
Angenommen, Sie sind online gegangen und haben eine geregelte Versorgung gekauft, um sie mit einem Servoantrieb in Ihrer Maschine zu testen. Wenn die Versorgung nicht für die Versorgung eines Servoantriebs ausgelegt ist, sind Schwankungen der Versorgungsspannung das allererste Problem, auf das Sie wahrscheinlich stoßen würden. Die Hauptursache ist, dass die geregelte Versorgung und der Servoantrieb aktive Geräte sind, die beide versuchen, Schleifen zu schließen. Da beide Geräte ihre eigene Reaktion auf Spannungsschwankungen haben, erzeugen sie am Ende eine Rückkopplungsschleife, die Schwingungen und in einigen Fällen Instabilität verursacht.
Nicht jede geregelte Versorgung wird mit einem Servoantrieb oszillieren, aber woher soll man das wissen, ohne zu testen? Der PFC2400W375 wurde von einem Servoantriebshersteller speziell für die Arbeit mit Servoantrieben entwickelt, daher können Sie diese Sorge von der Liste streichen.
Unterschiedliche Standardspannungen weltweit – GELÖST
Das nächste Problem, mit dem ein OEM möglicherweise konfrontiert ist, ist, wie die Maschine in verschiedenen Ländern mit unterschiedlichen Netzspannungen betrieben wird. Ein globaler Lieferant muss überlegen, wie seine Maschine bei 90 VAC, 120, 230, 240 oder was auch immer vom örtlichen Versorgungsunternehmen verfügbar ist, betrieben wird. Abstimmung und Leistung der Bewegungssteuerung hängen stark von der Versorgungsspannung ab; zu hoch und das System kann instabil werden, zu niedrig und das System könnte träge werden. Wie steuert ein Maschinenbauer also die Spannung, wenn die Maschine verkauft und ausgeliefert ist? Eine Möglichkeit besteht darin, einen Transformator mit mehreren Abgriffen als Teil der Maschine vorzusehen, aber dies fügt unnötige Kosten und Komplexität hinzu. Eine kostengünstigere und bequemere Lösung ist die Verwendung einer Universalversorgung, die mit einem breiten Spannungsbereich betrieben werden kann. Der PFC2400W375 eignet sich gut für dieses Szenario und gibt 375 VDC unabhängig von der Versorgungsquelle (von 86 bis 264 VAC) aus, was Maschinenbauern die Gewissheit gibt, dass ihre Maschine unabhängig von der Installation wie angegeben funktioniert.
Störungen der AC-Versorgungsleitung – BEHOBEN
In Anlagen mit Dutzenden bis Hunderten von Maschinen ist elektrisches Rauschen fast unvermeidlich. Anomalien in der Wechselstromleitung können dazu führen, dass elektrische Geräte mit ungeregelten Netzteilen schlecht funktionieren oder sogar beschädigt werden. Der PFC2400W375 hingegen ist mit einem komplett entkoppelten Ein- und Ausgang ausgestattet. Es liefert immer einen sauberen 375-VDC-Ausgang und schützt die betriebenen Geräte vor Störungen durch den Wechselstromeingang, wie z. B. harmonische Verzerrung, nichtlineare Belastung, Auswirkungen benachbarter Wechselstrommaschinen, Netzspannungsanomalien oder sogar eine übersprungene Halbwelle.
Regenerative Energie – GELÖST
Wenn eine starke Motorlast verzögert wird, senden Servoantriebe häufig regenerative Energie zurück an die Stromversorgung, wodurch die Busspannung erhöht wird. Eine ansteigende Busspannung kann das Netzteil beschädigen oder einen Servoantrieb wegen Überspannung zum Abschalten bringen, was viele Schaltnetzteile nicht verhindern können. Der PFC2400W375 hingegen kann mit regenerativer Energie umgehen, da er über einen eingebauten Shunt-Schaltkreis verfügt. Die Schaltung leitet überschüssige Energie durch einen Widerstand, um Überspannungsprobleme zu vermeiden und sowohl den Servoantrieb als auch die Stromversorgung zu schützen.
Höhere Kosten und Strafen von Versorgungsunternehmen – GELÖST
Industrie- und Gewerbeanlagen mit unkorrigierten Leistungsfaktoren bleiben von den Elektrizitätsunternehmen nicht unbemerkt, die die Blindleistungsverluste kompensieren müssen. Einige Unternehmen berechnen einfach eine Gebühr für Anlagen mit unkorrigierten oder schlecht korrigierten Leistungsfaktoren, während andere Blindleistung berechnen, sobald sie einen bestimmten Prozentsatz des tatsächlichen Stromverbrauchs überschreitet. Unabhängig von der Methode wird ein unkorrigierter Leistungsfaktor definitiv schaden, wenn es darum geht, die Stromrechnung zu bezahlen.
Wie der Name schon sagt, verfügt der PFC2400W375 über Leistungsfaktor-Korrekturfunktionen. Unter Last ist der Leistungsfaktor größer als 0,99. Abhängig vom Stromanbieter und der durchschnittlichen Nutzung kann sich die PFC-Stromversorgung zwischen 6 Monaten und 3 Jahren allein durch Einsparungen bei den Stromrechnungen amortisieren. Danach setzen sich die Einsparungen dauerhaft fort, insbesondere wenn Sie die reduzierten Maschinenstillstandszeiten und Ausfallraten berücksichtigen.
Fazit
Welche Stromversorgung oszilliert also nicht, funktioniert in verschiedenen Ländern, schützt nachgeschaltete Komponenten vor lauten Umgebungen, kann regenerative Energie verarbeiten und reduziert Oberschwingungen und Kosten aufgrund von Leistungsfaktornachteilen? Der PFC2400W375 von ADVANCED Bewegungssteuerung!
