FE060-25-RM

Name: FE060-25-RM
SKU: FE060-25-RM
Availability: InStock

Leiterplattenmontage

FlexPro

Produktstatus: Aktiv

Spezifikationen

Dauerstrom (A) 25

Stromspitze (A) 50

DC-Versorgungsspannung (VDC) 10 - 55

Netzwerk-Kommunikation RS-485/232

Funktionssicherheit Sicher abgeschaltetes Moment (STO)

Größe (mm) 38,1 x 25,4 x 11,5

Gewicht (g) 19.8

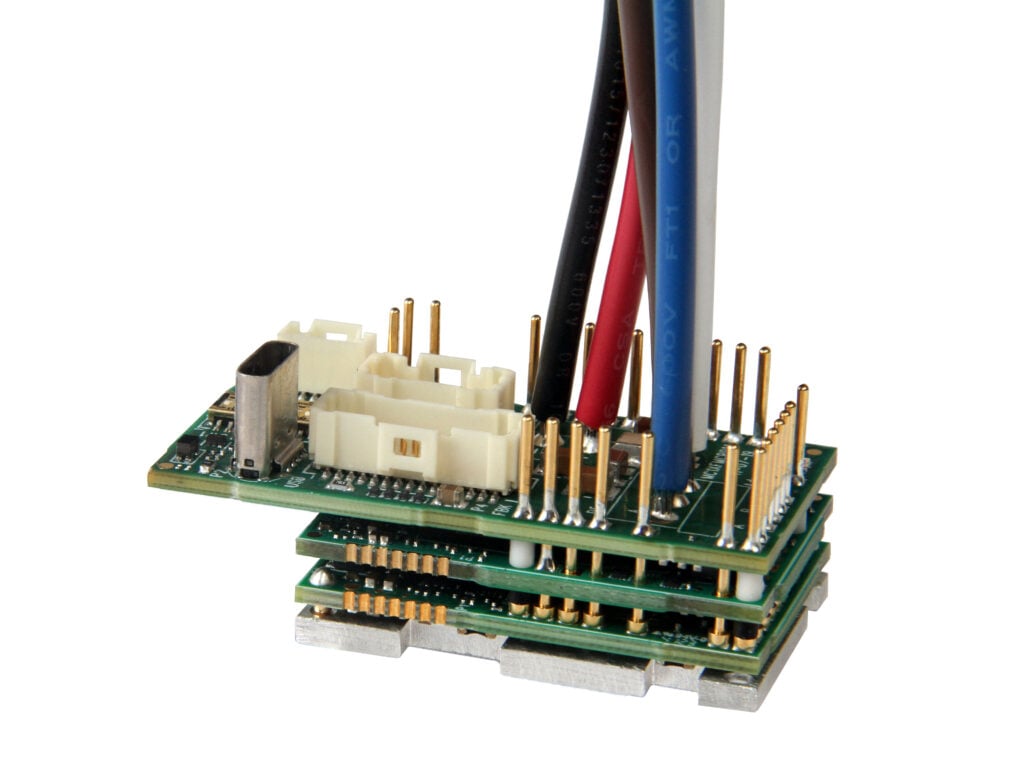

Der FE060-25-RM FlexPro®-Leiterplattenmontage-Servoantrieb mit IMPACT™-Architektur bietet vollständige Tuning-Steuerung aller Servoschleifen und ist für verteilte oder zentralisierte Servosysteme ausgelegt. Dieser Servoantrieb verfügt über eine RS485/232-Schnittstelle für die Netzwerkkommunikation und wird über eine USB-Schnittstelle in Betrieb genommen.

Datenblatt

Alle Produkt-Downloads anzeigen

Passen Sie dieses Laufwerk an

STEUERUNG/BEFEHL

±10 V Analog
Schritt & Richtung (5V)
Encoder folgt
Indizierung
Joggen
Über das Netzwerk
Sequenzierung

PRIMÄRE FEEDBACK

BiSS C-Modus
EnDat® 2.2
Tamagawa
SSI
Hallen
Inkrementalgeber
Drehzahlmesser (±10 VDC)

BETRIEBSART

Strom
Hallengeschwindigkeit
Position
Geschwindigkeit

MOTORENTYP

Dreiphasig (bürstenlos)
Einphasig (gebürstet)
AC-Induktion
Stepper

PRODUKT-DOWNLOADS

Datenblatt

FE060-25-RM Datenblatt

CAD

Gezippter Ordner mit STP-, IGS-, SLDPRT- und STL-Modellen.

FlexPro® PCB Mount HW-Installationshandbuch Installation von FlexPro® PCB Mount Servoantrieben

RS485-Kommunikationshandbuch (FlexPro) RS485 / 232-Kommunikation und Objektverzeichnis für FlexPro®-Servoantriebe

FlexPro Verdrahtungsempfehlungen Verdrahtungsempfehlungen für FlexPro-Antriebe

Software-Downloads

ACE™-Software Konfigurationssoftware für digitale Servoantriebe FlexPro™
ACE™-Benutzerhandbuch Benutzerhandbuch für die ACE™-Software
ACE™ Schnellstartanleitung Schnellstartanleitung für FlexPro™-Servoantriebe
ACE™-Versionshinweise Versionshinweise für die neueste Version der ACE™-Software

Anwendungshinweise

App-Hinweis 001 Leistungs- und Nutzenvergleich zwischen CANOpen, RS232
App-Hinweis 003 Spitzenstromwiederherstellung des DigiFlex® Performance™-Laufwerks
App-Hinweis 023 Ferrit-Empfehlungen
App-Hinweis 027 Motion Engine, konfiguriert den internen Bewegungsgenerator für Indizierung und Sequenzen
App-Hinweis 028 Mode Switching, Hot Switch zwischen Modi und Verstärkungseinstellungen für ausgewählte digitale Laufwerke
App-Hinweis 030 Abstimmung der AC-Induktionsstromschleife
App-Hinweis 034 Beispiele für programmierbare Endschalter (PLS).
App-Hinweis 035 Übersicht über die Sequenzierung und Beispiele
App-Hinweis 037 Schrittmotor-Setup-Prozess
App-Hinweis 040 Absolute Feedback-Konfiguration
App-Hinweis 041 DigiFlex® Performance™-Antriebe in Hochgeschwindigkeitsanwendungen
App-Hinweis 050 Fehlerbehebung bei USB- und RS232-Verbindungsproblemen

Lehrvideos

Korrekte Verdrahtungspraktiken Tipps für die richtige Verkabelung und die Reduzierung von EMI (Rauschen)

Konformität und Genehmigungen

CE CE sowohl für die elektromagnetische Verträglichkeit der Klasse A als auch für LVD
ISO 9001 Prozessqualitätskonformität mit ISO 9001:2015-Standards
Erreichen Regulierung, Bewertung und Zulassung von Chemikalien
RoHS III RoHS (Reduzierung gefährlicher Stoffe)
UL UL-Dateinummer E140173 für US-amerikanische und kanadische Sicherheitskonformität
CMRT Erklärung zur Meldung von Konfliktmineralien
