SVM

Uzay Vektör Modülasyonu (SVM) servo sürücünün fırçasız motora güç aktarımını iyileştiren gelişmiş bir kontrol algoritmasıdır. Tüm fırçasız motor kontrol yöntemleri gibi, bu algoritmanın amacı da motor sargılarına doğru sırayla akım vererek, rotoru sürekli olarak ileriye doğru çeken dönen bir manyetik alan oluşturmaktır.

Trapezsel komütasyon ve sinüzoidal PWM gibi geleneksel yaklaşımlar, sürücüye motor fazlarını önceden belirlenmiş bir düzen içinde enerjilendirmesi talimatını vererek bunu sağlar. Sürücünün kendisi, motora uygulayabileceği gerilimleri tanımlayan sekiz olası anahtarlama durumuna (altı aktif gerilim vektörü ve iki sıfır vektörü) sahiptir.

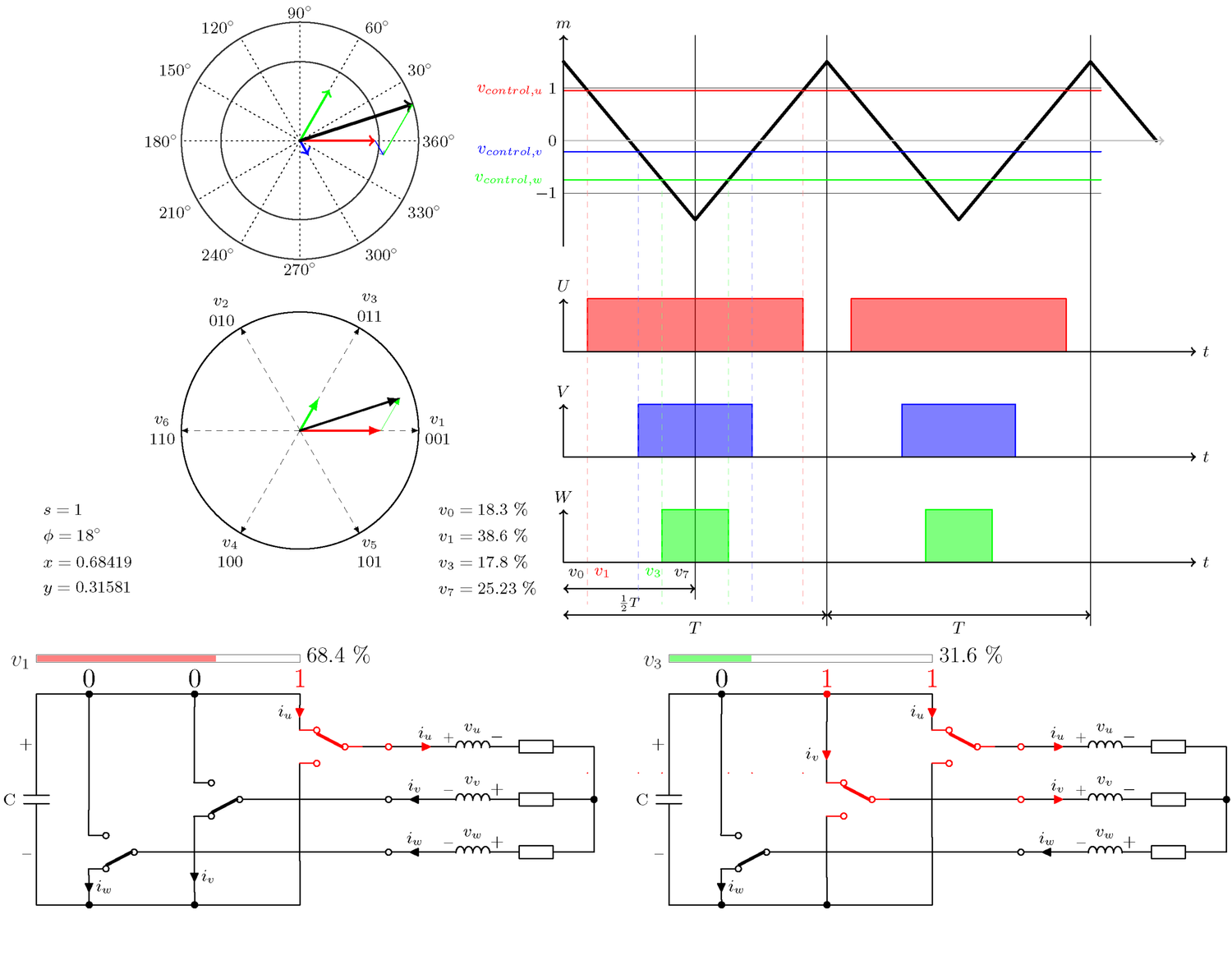

Buradaki zorluk, istenen gerilim vektörünün bu ayrık durumlardan biriyle nadiren tam olarak örtüşmesidir. Bir durumdan bir sonrakine basitçe geçmek yerine,Uzay Vektör Modülasyonu, mevcut en yakın gerilim vektörleri arasında hızla geçiş yapar, her birinin ne kadar süreyle uygulanacağını hassas bir şekilde kontrol ederek. Motor, bu gerilimlerin ortalamasına tepki vererek, neredeyse her yöne yönlendirilebilen bir gerilim vektörü oluşturur.

switchcraft.org sitesinden alınan görsel

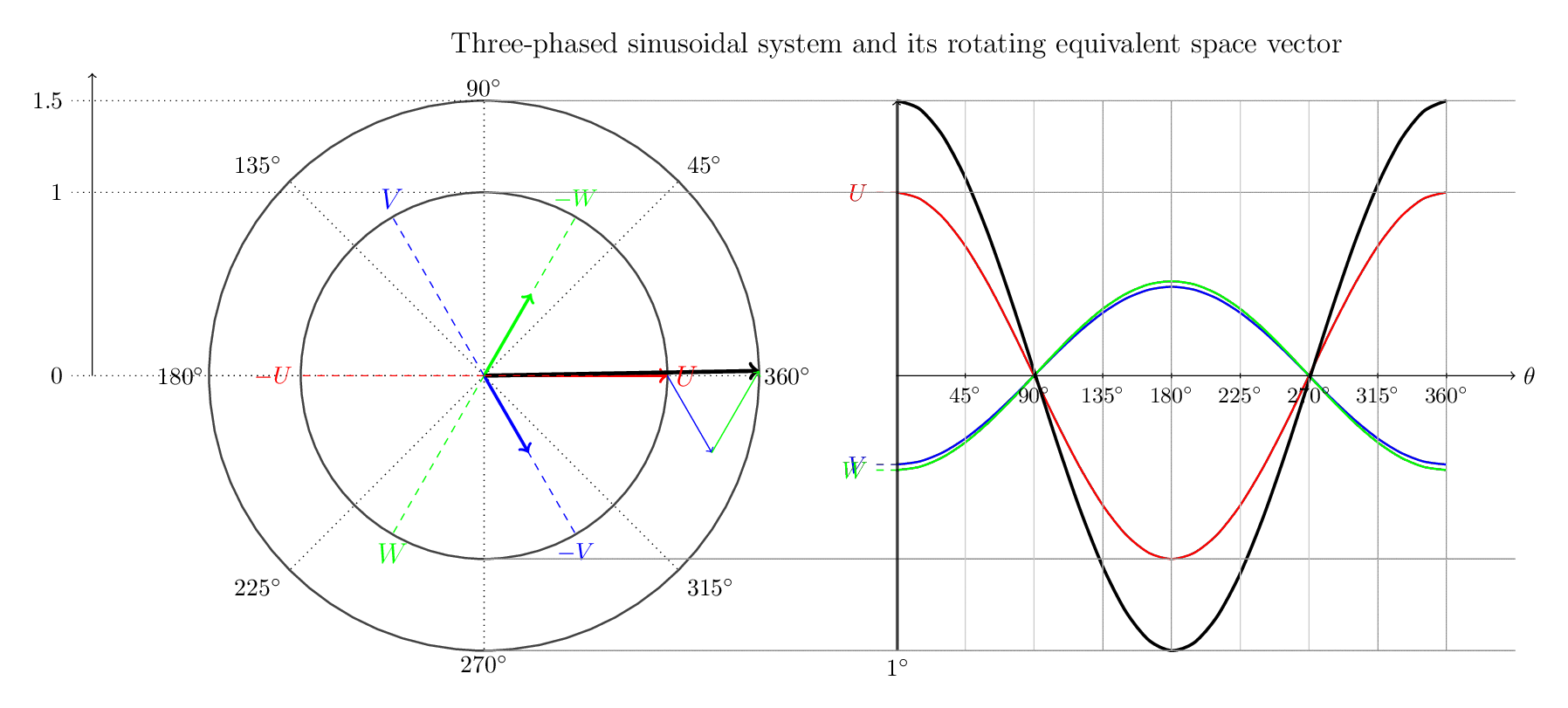

Bu daha hassas kontrol, her anahtarlama döngüsü boyunca manyetik alanı ideal tork üretme açısına daha yakın tutarak harmonik bozulmayı ve tork dalgalanmasını azaltırken, mevcut DC barası gerilimini daha verimli bir şekilde kullanır. Sonuç olarak, daha düzgün çalışma, daha yüksek verimlilik ve gelişmiş dinamik performans elde edilir; bunlar, gelişmiş hareket kontrol uygulamalarında önemli avantajlardır.

switchcraft.org sitesinden alınan görsel

Benzetme: Uzay Vektör Modülasyonunu (SVM) şuna benzer bir şey olarak düşünün: "Elektrik motorları için "Etch A Sketch". [1]

Ekranda yalnızca dikey ve yatay düğme hareketlerini kullanarak mükemmel bir daire çizmeye çalışmak yerine, bu iki hareketi yumuşak bir şekilde harmanlayarak istediğiniz herhangi bir eğriyi oluşturabilirsiniz. Bir motorda SVM, sabit ve ayrık elektriksel durumları matematiksel olarak harmanlayarak, motoru zahmetsizce döndüren düzgün, dönen bir manyetik alan oluşturur.
